Emerald F260 – مركز تصنيع مقاطع الألمنيوم بأربعة محاور.

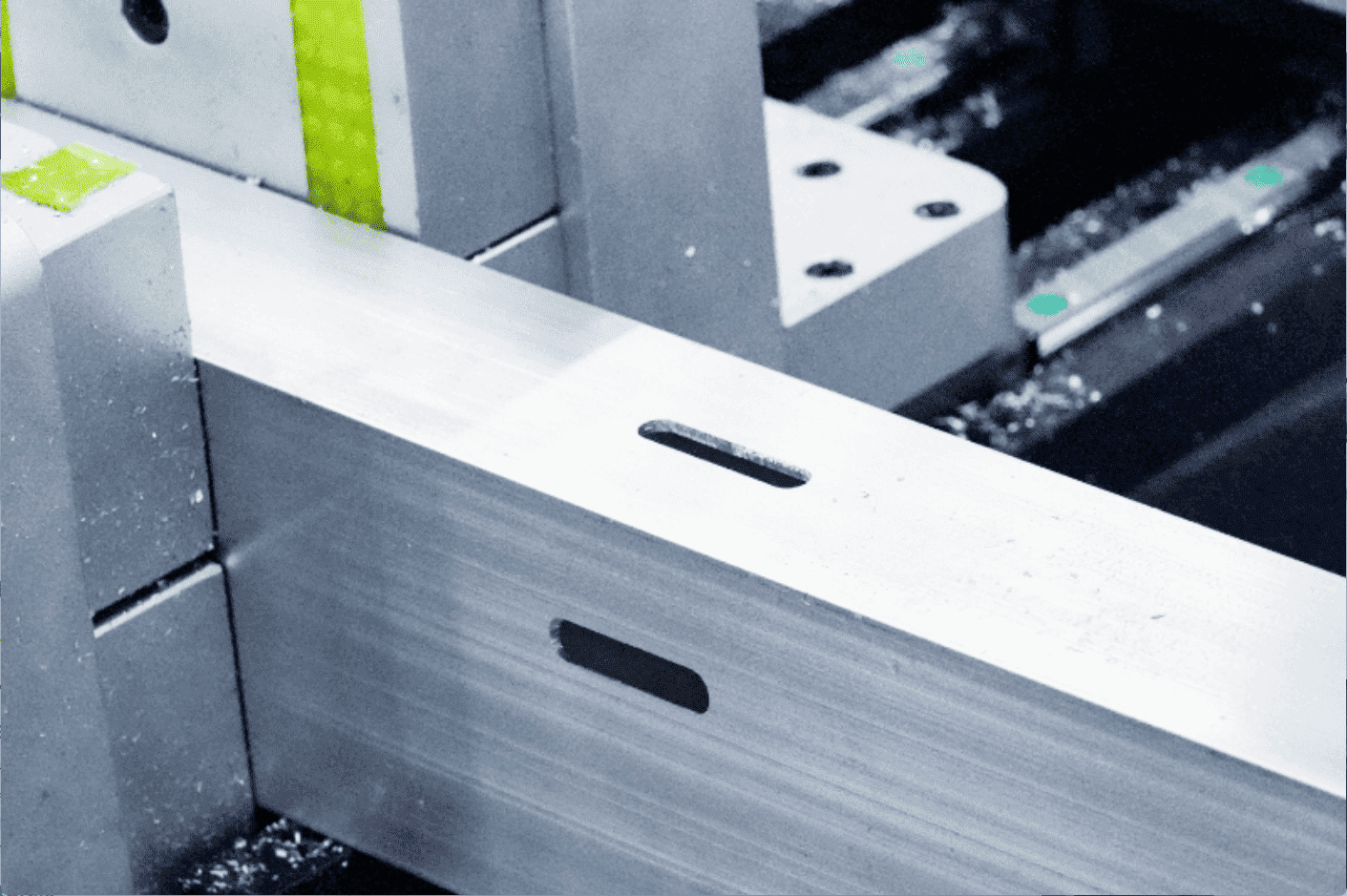

تم تصميم Emerald F260 للقيام بعمليات الطحن والحفر والنقر والتحزيز عالية الدقة للمقاطع المصنوعة من الألومنيوم والسبائك الخفيفة، كما يتميز بهيكل جسري قوي وأتمتة متقدمة وتكامل سلس للبرامج.
| مواصفات التصنيع | قيمة المعلمة |
|---|---|
| معالجة طول/مسار العبور المحور X | 7000/9000/12000 ملم |
| أبعاد قطعة العمل المتنقلة لتصنيع الأسطح العلوية | العرض × الارتفاع = 600 × 260 مم |
| أبعاد قطعة العمل للتصنيع ثلاثي الجوانب | العرض × الارتفاع = 400 × 260 مم |
| نطاق دوران المحور A | ±90 درجة |
| دقة التصنيع | قيمة المعلمة |
|---|---|
| دقة تحديد المواقع | ± 0.03 ملم |
| دقة تحديد المواقع على المحور X/Y/Z | ± 0.1 مم |
| دقة تحديد المواقع المحور أ | ± 0.1 درجة |
| المعايير الفنية | قيمة المعلمة |
|---|---|
| مجلة الأدوات | 9 |
| المشبك | 8 |
| مواصفات حامل المغزل/الأداة | ISO30 S1=7.5 كيلو وات، S6=9.5 كيلو وات، 24000 دورة في الدقيقة |
| قطر شفرة المنشار | Ф80 ~ Ф150 ملم |
| سرعة السفر على المحور X | 0~60 م/دقيقة |
| سرعة السفر على المحور Y-Z | 0~30 م/دقيقة |
| المعلمات العامة | قيمة المعلمة |
|---|---|
| حجم الماكينة (الطول×العرض×الارتفاع) | 9000×2350×2900 مم |
| وزن الماكينة | 4,300 كجم |
| ضغط الهواء | 0.5-0.8 ميجا باسكال |
| مزود الطاقة | 400 فولت 50 هرتز 15 كيلو وات |
| استهلاك الهواء في الدقيقة تقريبًا | 200 لتر مع الرش |
تم تصميم Emerald F260 للقيام بعمليات الطحن والحفر والنقر والتحزيز عالية الدقة للمقاطع المصنوعة من الألومنيوم والسبائك الخفيفة، كما يتميز بهيكل جسري قوي وأتمتة متقدمة وتكامل سلس للبرامج.
