مركز تصنيع متقدم – مصمم لعمليات الطحن والحفر والنقر عالية السرعة.
يوفر مركز التصنيع هذا تشغيلًا سهل الاستخدام ودقة عالية السرعة والتكامل السلس مع أنظمة تخطيط موارد المؤسسات (ERP) لمعالجة مبسطة لمقاطع الألومنيوم والسبائك الخفيفة.
| مواصفات التصنيع | قيمة المعلمة |
|---|---|
| مسار عبور المحور X | 7000/9000/12000/15000 ملم |
| أبعاد قطعة العمل المتنقلة لتصنيع الأسطح العلوية | العرض × الارتفاع = 600 × 260 ملم |
| أبعاد قطعة العمل للتصنيع ثلاثي الجوانب | العرض × الارتفاع = 400 × 260 ملم |
| نطاق دوران المحور A | ±90 درجة |
| دقة التصنيع | قيمة المعلمة |
|---|---|
| دقة تحديد المواقع | ± 0.03 ملم |
| دقة تحديد المواقع على المحور X/Y/Z | ± 0.1 مم |
| دقة تحديد المواقع المحور أ | ± 0.1 درجة |
| المعايير الفنية | قيمة المعلمة |
|---|---|
| مجلة الأدوات | 9 |
| المشبك | 8 |

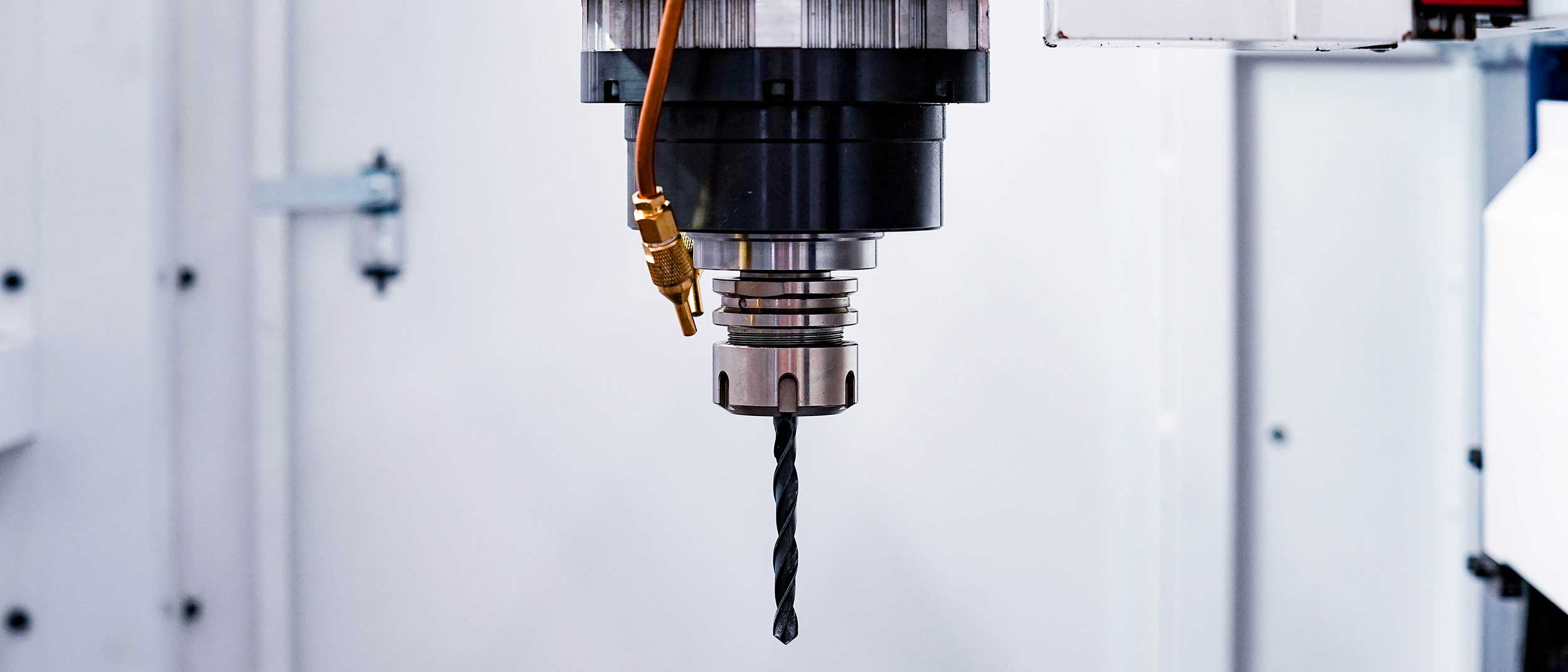

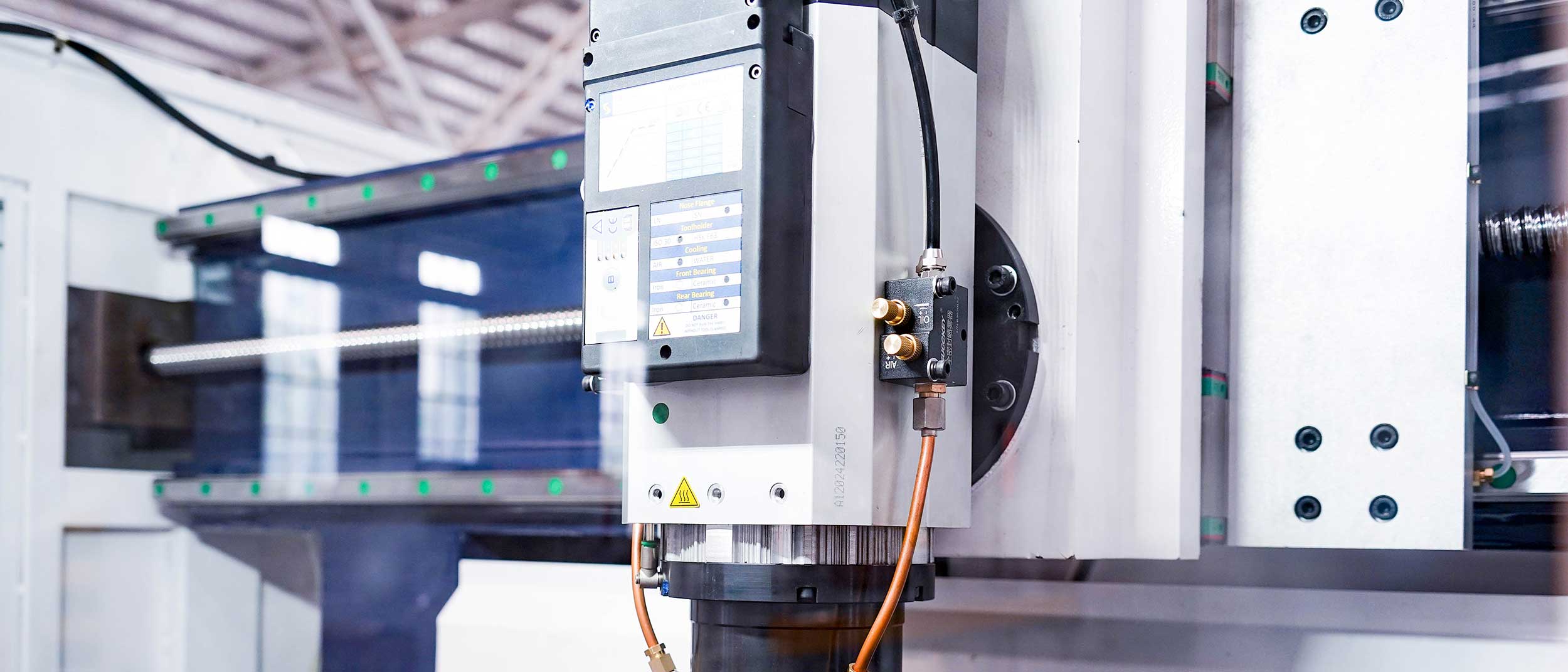

| مواصفات حامل الأداة | ISO30 S1=7.5 كيلو وات S6=9.5 كيلو وات 24000 دورة في الدقيقة |
| قطر شفرة المنشار | Ф80 - Ф150 ملم |
| سرعة السفر على المحور X | 0-60 م/دقيقة |
| سرعة السفر على المحور Y-Z | 0-30 م/دقيقة |
| المعلمات العامة | قيمة المعلمة |
|---|---|
| حجم الماكينة (الطول×العرض×الارتفاع) | 9000×2350×2900 مم |
| وزن الماكينة | 4500 كجم |
| ضغط الهواء | 0.5-0.8 ميجا باسكال |
| مزود الطاقة | 15 كيلو وات 400 فولت 50 هرتز |
| استهلاك الهواء في الدقيقة تقريبًا | 200 لتر مع الرش |
يوفر مركز التصنيع هذا تشغيلًا سهل الاستخدام ودقة عالية السرعة والتكامل السلس مع أنظمة تخطيط موارد المؤسسات (ERP) لمعالجة مبسطة لمقاطع الألومنيوم والسبائك الخفيفة.
